Dachgarten mit Aquatec® für Dachflächen mit begrenzter Lastreserve

Bei diesem Gründach-Aufbau handelt es sich um einen besonders leichtgewichtigen Aufbau für Intensivbegrünungen, geeignet für Rasen, Stauden, Kleingehölze oder eine Blumenwiese. Einsetzbar ist der ZinCo Gründach-Aufbau „Dachgarten mit Aquatec® AT 45“ auf Flachdächern (auch 0°-Dächer), geneigten Dachflächen (bis etwa 5°) sowie auf Umkehrdächern.

Kapillarbewässerung inklusive

Kernstück des Aufbaus sind das Dränage-Element Aquatec® AT 45 und das Dochtvlies DV 40. Das Grundprinzip beruht auf der Verteilung und Bevorratung von Wasser in den Mulden der Elemente, welches durch die Dochte des Vlieses bei Bedarf wieder kapillar nach oben zur Substratschicht transportiert wird. Die Einspeisung des Wassers erfolgt über spezielle Tropfschläuche. Die Steuerung der nötigen Wassermenge übernimmt ein Bewässerungs-Automat.

Durch diese Art der Bewässerung ist der Wasserverbrauch im Vergleich zur Bewässerung von oben wesentlich geringer, da das Wasser direkt zu den Wurzeln gelangt und eine deutlich verminderte Verdunstung stattfindet.

Leichtgewicht mit Mehrwert

Die Substrathöhe lässt sich im Vergleich zu anderen Intensivaufbauten mit dieser Form der Bewässerung um bis zu 50 % reduzieren, was ein deutlich geringeres Gewicht zu Folge hat.

Systeme für die intensive Dachbegrünung

Unterstützung bei Fragen rund um intensiv genutzte Dachlandschaften und Übersicht aller geeigneten ZinCo Gründach-Systeme.

Umfang
20 Seiten
Publikationsdatum (Stand)
Jul 2020
Technische Daten
Aufbauhöhe ca. 15 cm
Gewicht, wassergesättigt ab 180 kg/m²
Wasserspeichervolumen ab 60 l/m²
Pflanzenlisten
Systemgrafik

Grafik

Produkte

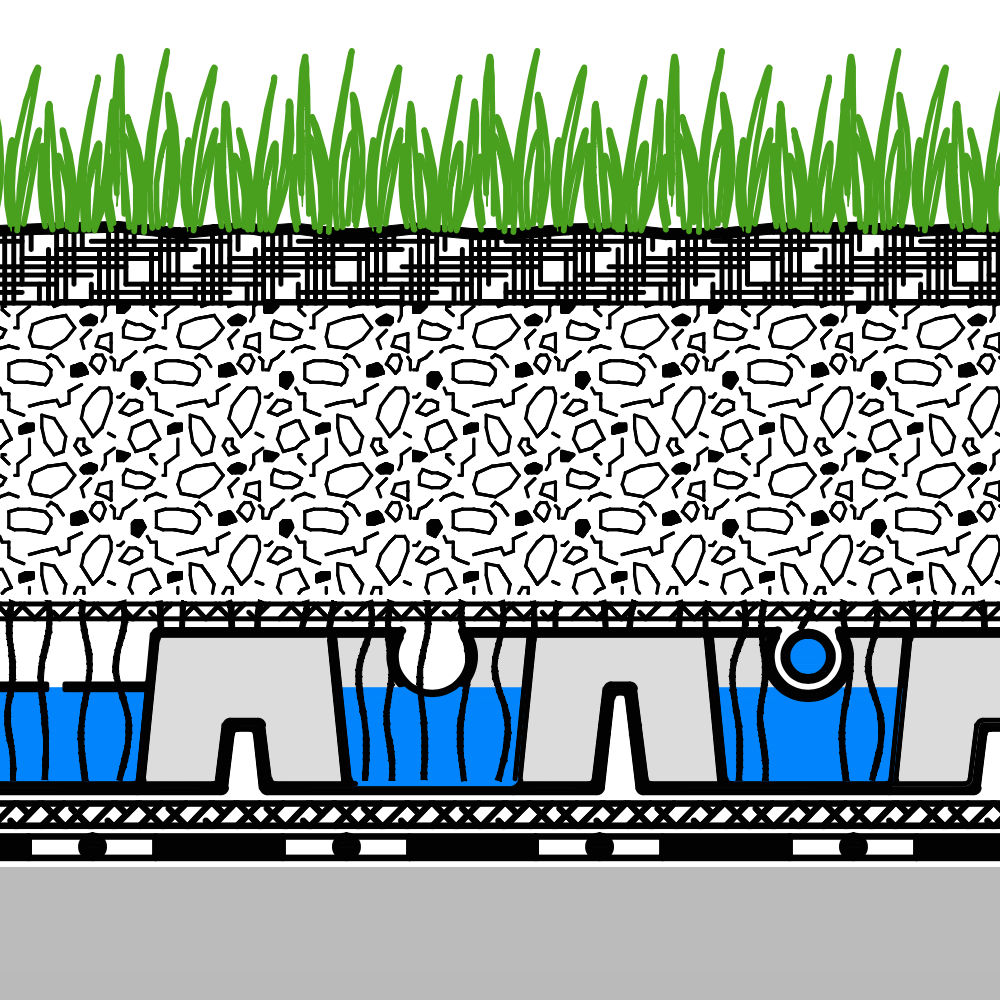

Grafik des Systemaufbaus
Rasen, Stauden, Kleingehölze (auf Anhügelungen)
Zincohum
Systemerde „Sedumteppich“
Dochtvlies DV 40
Tropfschlauch 100-L1
Aquatec® AT 45
Systemfilter PV
ggf. zusätzlicher Wurzelschutz
Dachaufbau mit Dachabdichtung

Produkt-Details

Zincohum

Produktabbildung

Keimsubstrat zum Einsatz als Mulchlage auf Zincolit® Plus bzw. als Dünger und Humuslieferant.

Systemerde Sedumteppich

Produktabbildung

Vegetationssubstrat für extensive Dachbegrünungen in ein- oder mehrschichtiger Bauweise.

Dochtvlies DV 40

Produktabbildung

Einseitig mit kapillar wirksamen Fasern bestücktes, wasserverteilendes Vlies für den Einsatz in Verbindung mit Aquatec® AT 45-Elementen.

Tropfschlauch 100-L1

Produktabbildung

Robuster Tropfschlauch mit integrierten, druckkompensierenden Tropfern im Abstand von 100 mm.

Aquatec® AT 45

Produktabbildung

Wasserverteil-Element aus profiliertem Kunststoff für den Einsatz in Verbindung mit dem Dochtvlies DV 40 und direkt in das Element einzuclipsenden Tropfschläuchen.

Systemfilter PV

Produktabbildung

Mechanisch extrem hoch belastbares, thermisch verfestigtes Filtervlies aus Polypropylen, einsetzbar vor allem auf Elastodrain® EL 202 und Protectodrain® PD 250 unter Pflasterbelägen.

Wurzelschutzbahn WSB 100-PO

Produktabbildung

Wurzelschutzbahn aus Polyolefin (FPO); armiert mit Polyestergewebe; bitumenbeständig, kälteflexibel; mit Heißluft hervorragend verschweißbar; auf Wurzelfestigkeit geprüft nach dem FLL-Verfahren.

keine Details verfügbar

Hinweise

Die dargestellte Detaillösung bezieht sich insbesondere auf den Begrünungsaufbau. Die Dachkonstruktion selbst ist schematisiert dargestellt und muss entsprechend der Fachregel für Dächer mit Abdichtungen geplant und ausgeführt werden.
