Auflager- und Kragarm / Randhalter

Auflager-Kragarm

Auflager-Kragarm

Randhalter

Randhalter

Produktdatenblätter

Auflager-Kragarm aus verzinktem Stahl, gummierte Oberfläche, Breite ca. 125 mm, Länge ca. 800 mm.

Randhalter aus verzinktem Stahl, gummierte Oberfläche, Breite ca. 125 mm, Länge ca. 175 mm.



Ausschreibungstexte

Einbauanleitung

Auf Elefeet® Stelzlager aufgestelzte Beläge müssen grundsätzlich ringsum stabil eingefasst sein. Ist auf einer oder mehreren Seiten keine aufgehende Wand, keine Attika, oder dergleichen vorhanden, muss aus Winkelsteinen oder ähnlichem ein Widerlager für den Belag geschaffen werden. „Randhalter“, „Gehrungs– und Randauflager“ und auch „Auflager-Kragarm“ sind praktische Hilfsmittel für Detailausbildungen, sie ersetzen keine stabile Randeinfassung!

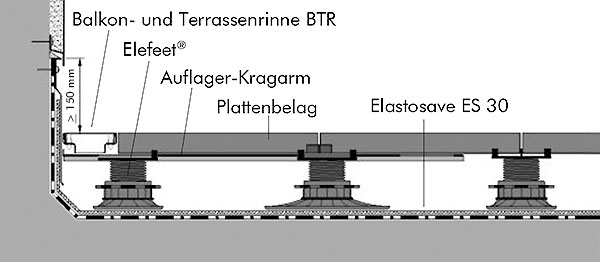

Müssen Belagszuschnitte im Randbereich oder soll die „BTR-Rinne“ entlang einer Fassade verlegt werden, so ist dies mit dem „Auflager-Kragarm“ möglich (siehe Abbildung), der auf zwei  Elefeet®-Stelzlagern aufliegt und durch das Gewicht des Plattenbelages belastet wird.

Einbauzeichnung
