Schubfix LF 150

Schubfix LF 150

Schubfix LF 150

Produktdatenblätter

Zweiteiliger Schraubanker aus Edelstahl zur Aufnahme von Zug- und Schubkräften bis 1,5 kN bei abgedichteten Dächern, bestehend aus Stockschraube, Länge ca. 150 mm, Ø 10 mm, mit angeschweißter Grundplatte (Festflansch) und loser Anpressplatte (Losflansch), Ø jeweils 70 mm, Dicke jeweils 4 mm, einschließlich Zubehör zur Befestigung in Holzuntergrund. Bei Schubfix LF 150 handelt es sich um ein System „Los-Festflansch“ in Anlehnung an die Flachdachrichtlinie.







Ausschreibungstexte

Einbauanleitung

Lieferumfang

Art.-Nr. 956705: 5 Einheiten

Art.-Nr. 956720: 20 Einheiten + Schlüssel

Eine Einheit bestehend aus: 1 Stockschraube mit Grundplatte, 1 Anpressplatte, 1 Mutter M10 + Unterlegscheibe (jeweils Edelstahl), 1 Zwischenlage (EPDM), 2 Trenn- und Gleitlagen (HDPE).

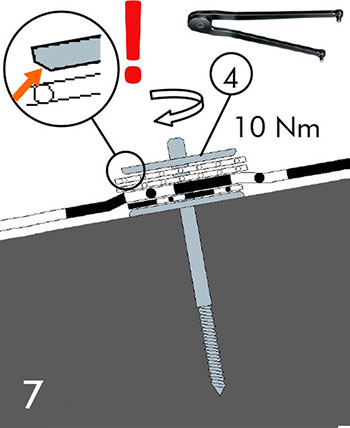

Zur Befestigung des Losflansches ist ein verstellbarer 4 mm Stirnlochschlüssel erforderlich. Lochabstand 60 mm (Lieferumfang bei Art.-Nr. 956720).

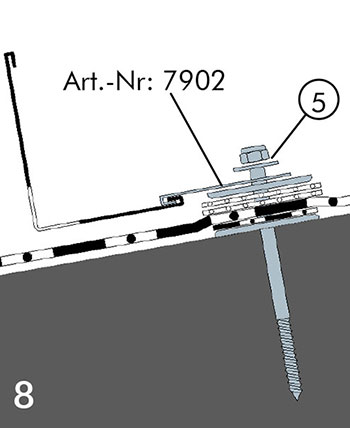

Zubehör: Halteblech für die ZinCo Kiesleisten; Artikel-Nr. 7902

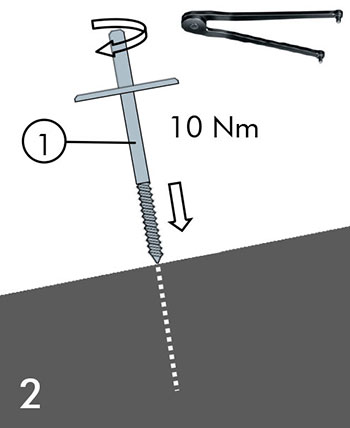

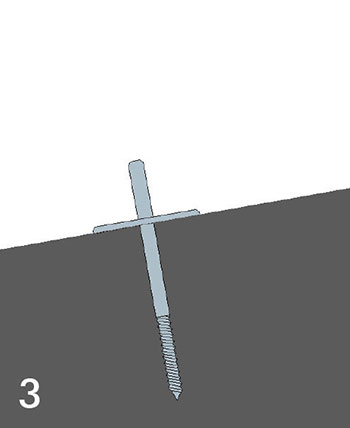

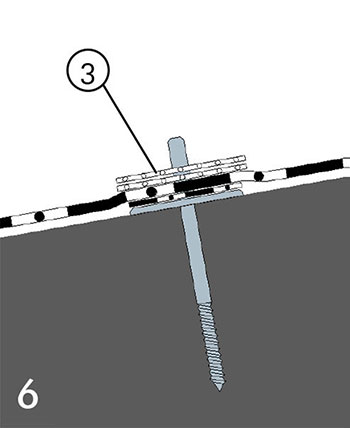

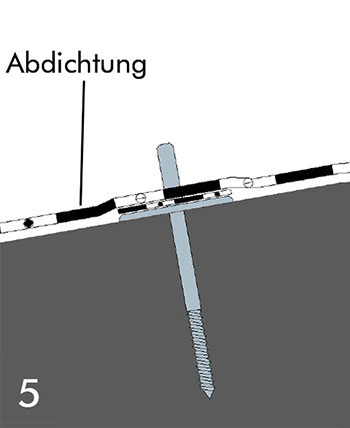

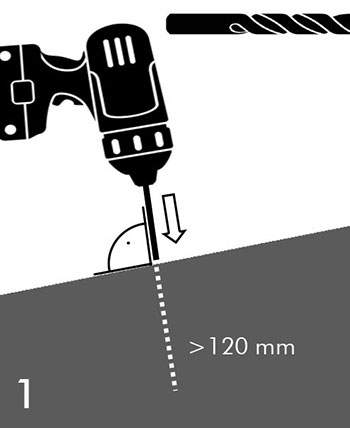

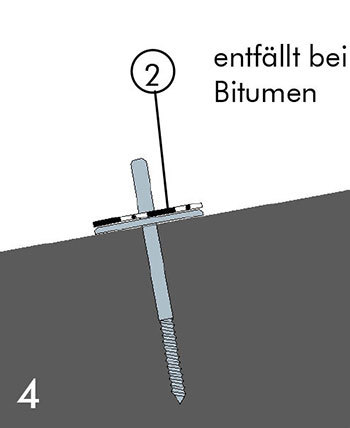

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Einbauanleitung Schubfix 150

Werkzeug-Empfehlung

Bohrmaschine

Bohrmaschine BS 18 LTX-3 BL Q I
Werkzeug Typ
BS 18 LTX-3 BL Q I
